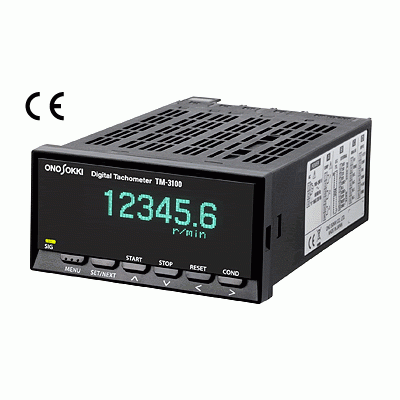

小野測器 TM-3100系列數字式轉速表

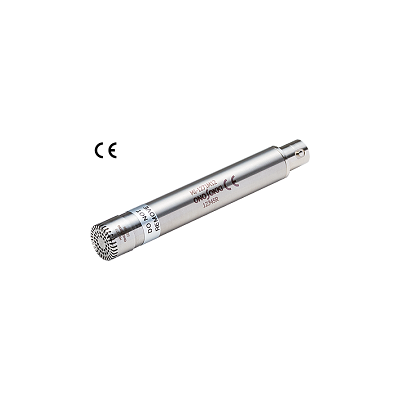

小野測器 MI-1271M12測量用TEDS對應

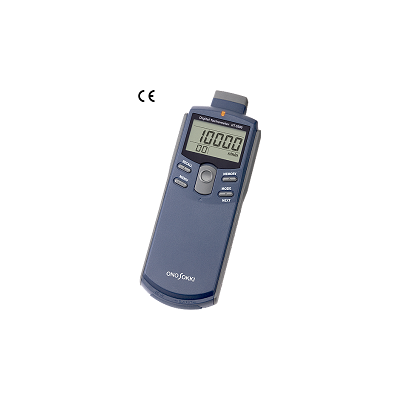

小野測器 HT-5500接觸與非接觸式數

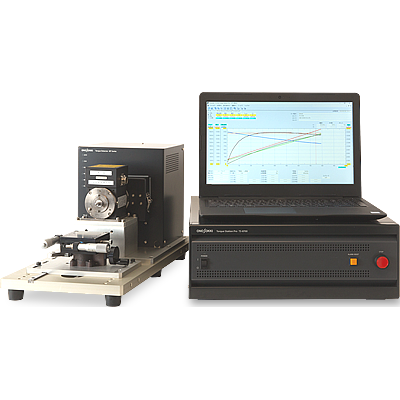

小野測器 TS-8700扭矩工作站專家系
小野測器 DS-3000系列伺服分析儀（
小野測器 FV-1100頻率電壓(F/V）變

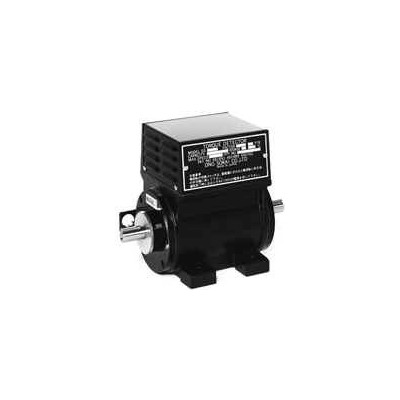

小野測器 SS系列中小容量 扭矩傳感
小野測器 CF-9200/9400便攜式2通道/
小野測器 LG-930光電式轉速傳感器

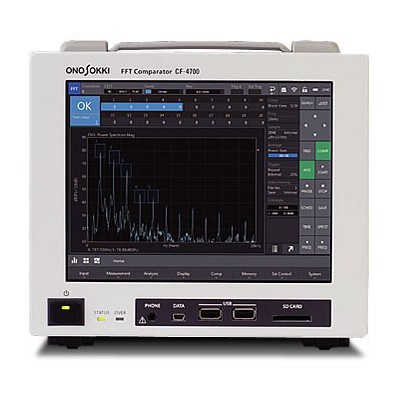

CF-4700 FFT分析比較儀是通過噪聲與振動的頻譜分析，可用于生產線上進行產品精密品質檢查的測量儀器。搭載了本公司長年累計的FFT頻率分析處理技術，通過檢測特定的頻率成分等進行產品的合否判定。
在現有機型CF-4500的頻率成分的大小和波形判定功能之外，增加變動成分檢測功能，用于檢測出周期變動的聲音和振動的變動量。該功能對聲音和振動的周期性變動量進行判定(而不是根據聲音和振動的程度）。在判定由電機等機器運轉時發生的濁度聲及顫振引起的異音及振動時，通過特定頻帶的變動量大小進行判定是有效的方法。此外，該功能還包括帶通濾波器，用于軸承的振動分析監控的包絡線處理，以及監聽功能(耳機輸出)等將振動狀態的可聽化，可由聽覺進行確認。
| 通用輸入 | ||
| 輸入通道數 | 1通道 | |
|---|---|---|
| 接口類型 | BNC (C02型) | |
| 輸入方式 | 單端接地絕緣方式 | |
| 輸入阻抗 | 1 MΩ ± 0.5 %、小于 100 pF | |
| 信號耦合 | DC或AC (0.5 Hz時為 -3 dB ± 0.3 dB) | |
| 傳感器用電流(CCLD) | +24 V、4 mA | |
| TEDS功能 | 對應IEEE 1451.4Ver.0.9、Ver. 1.0的加速度傳感器、傳聲器 TEDS Ver0.9 (0: 加速度傳感器、12: 傳聲器) TEDS Ver1.0 (25: 加速度傳感器、27: 傳聲器) | |
| 最大輸入電壓 | 30 Vrms (42.4 Vpeak) | |
| 絕對最大輸入電壓值 | AC 70 Vrms 1分鐘 (50 Hz) | |
| 輸入電壓量程 | 1 Vrms、31.62 Vrms | |
| 殘留直流偏置 | -60 dB 滿刻度以下 (自動調零ON， DC耦合時) | |
| 振幅平坦度 | ±0.1 dB以內 | |
| 諧波失真 | -90 dB以下 (標準，選配濾波器關閉時) | |
| 刻度 | ±0.1 dB以內 (1 kHz時) | |
| 混疊 | -90 dB以下 | |
| 振幅線性度 | ±0.0015 %以內 (滿量程時) | |
| 輸入電平顯示 | 信號過超時，紅色LED點亮 (大于額定F.S.的95 %) | |
| 動態量程范圍 | 110 dB以上 (800線、矩形窗、100次合計平均) | |
| A/D轉換 | 24 bit⊿∑型 | |
| 外部觸發輸入 | ||
| 接口類型 | BNC (C02型) | |
| 輸入電壓范圍 | ±12 V | |
| 輸入阻抗 | 100 kΩ | |
| 信號耦合 | DC或AC | |
| 輸入頻率范圍 | 0～300 kHz | |
| 外部采樣輸入 | ||
| 接口類型 | BNC (C02型) | |
| 輸入電壓范圍 | ±12 V | |
| 輸入阻抗 | 100 kΩ | |
| 信號耦合 | DC或AC | |
| 輸入頻率范圍 | 0～300 kHz (不可直接采樣) | |
| 模擬濾波器 | ||
| 高通濾波器 (HPF) | 截?cái)囝l率(固定)1,3,10 Hz (-18 dB/oct) | |
| 10 Hz符合振動烈度測量相關標準 (3次巴特沃斯過濾器、ISO 2954) | ||
| 低通濾波器 (LPF) | 截?cái)囝l率(固定)1 k, 10 kHz(-18 dB/oct) | |
| 1 Hz符合振動烈度測量相關標準 (3次巴特沃斯過濾器、ISO 2954) | ||
| 數字濾波器 | ||
| 頻率加權濾波器 | A特性頻域加權、C特性頻域加權 (參照IEC61672-2 Ed.1.0 class1, ANSI S1.4-1983 TYPE1, JIS 1509-1:2005 Class 1) | |
| 顯示屏尺寸 | 8.4英寸 | |
|---|---|---|
| 分頻率 | 800 x 600 *1 | |
| 顯示方式 | TFT彩色液晶(電阻型觸屏功能) | |
| 輝度 | 明/暗 | |
| 背光照明 | LED | |
| 頻率分析量程 | 1 Hz～40 kHz |
|---|---|
| 采樣點數/分析點數 | 256/100, 512/200, 1024/400, 2048/800, 4096/1600, 8192/3200, 16384/6400 |
| 實時分析 | 40 kHz (16384點以下、內部采樣時) |
| 重疊處理 | MAX、75 %、66.7 %、50 %、25 %、0 %、任意設定 |
| 窗口函數 | 矩形、漢寧、平頂 |
| 時域波形處理功能 | 1階/2階微分、1重/2重積分 絕對值變換、DC去除、趨勢去除、平滑功能 |
| FFT運算 | 32位浮動小數點(IEEE單精度格式) |
| 觸發功能 | |
| 觸發信號檢出電平 | -99～99 (電壓量程的%) 初期設定為 25 % |
| 遲滯電平 | 0～99 (電壓量程的%) 初期設定為2 % |
| 觸發位置 | ±8191 |
| 觸發模式 | 自啟動/反復/單次/起始 |
| 檢測沿 | +、-、± |
| 觸發信號源 | CH1 或 外部觸發信號 |
| 平均化功能 | |
| 平均化設定次數 | 1～65535次 |
| 平均化設定時間 | 0.1～999.9秒、單位0.1秒 |
| 時域 | 加法平均、指數平均 |
| 頻域 | 加法平均、指數平均、峰值保持、MaxOA |
| 幅域 | 加法平均 |
| 平均化控制功能 | A/D過超取消 |
| 處理函數 | |
| 時域 | 時間軸波形 |
| 頻域 | 功率譜, 傅立葉譜, 倍頻程(1/1, 1/N) |
| 幅域 | 振幅概率密度, 振幅概率分布函數 |
比較功能
| 判定模式 | 連續模式、單發模式 | |
|---|---|---|
| 判定結果輸出 | 可輸出綜合判定結果及指定的最多5個區域的個別判定結果 | |
| 數據自動保存功能 | 判定NG數據保存或全部數據保存 | |
| 定時功能 | 開始延遲時間指定、判定實行時間指定 0～255秒、1秒單位 | |
| 區域比較部分 | ||
| 適用波形 | 功率譜、倍頻程分析(1/1, 1/3)（由FFT功率譜合成）、階次分析功率譜 | |
| 最大比較區域數 | 20 | |
| 判定方式 | 振幅值，最大峰值，最大值，內部最大值，區域頻譜總功率，區域內波形面積比率 每個區域可分別指定判定方法 | |
| 綜合判定結果選擇方法 | 指定各區域的判定結果的[AND]邏輯或[OR]邏輯 | |
| 譜型比較功能 (CF-0472 選配件) | ||
| 對象波形 | 時間波形、功率譜、倍頻程分析(1/1, 1/3)（由FFT功率譜合成）、 階次分析功率譜、轉速跟蹤線圖 | |
| 設定基準線數 | 最大20個 | |
| 判定方法 | 范圍判定、基準判定 | |
存儲功能
| 記錄裝置 | 本機內部存儲器、U盤或SD存儲卡 | |
|---|---|---|
| 畫面表示數據保存形式 | 最大9990個 DAT,TXT,BMP,TRC可同時記錄保存(TXT,BMP,TRC可選擇) | |
| 設定條件保存 | 設定條件可保存50組 | |
數據接口
| USB(A型) | ||
| 接口數 | 2 USB2.0盤， 鍵盤， WiFi | |
|---|---|---|
| USB(B型) | ||
| 接口數 | 1 USB存儲功能(CF-0477選配) 傳送數據由本機到電腦(不能由電腦傳至本機) | |
| SD存儲卡 | ||
| 接口數 | 1 對應SD/SDHC 容量4GB, 32GB(僅限于經測試確認的制品) | |
| LAN | ||
| 接口數 | 1 10base-T/100base-TX/1000base-T 遠隔操作， 外部控制， 文件共享 | |
| RS-232C | ||
| 接口數 | 1 1,200～115,200 bps | |
數據I/O
| 輸入 (Input) | ||
| 輸入數 | 9點，共用1個COM端子 (各個信號絕緣，絕緣耐壓42.4 Vpeak) | |
|---|---|---|
| 符合連接器 | FK-MC 0,5/10-ST-2,5 | |
| 輸出功能 | 由于分配命令控制(最大9種) 切換判定區域(選擇4個區域) 選擇面板條件(15種) | |
| 輸出 (Status Output) | ||
| 輸出數 | 獨立4點(各個信號絕緣，絕緣耐壓42.4 Vpeak) | |
| 符合連接器 | FK-MC 0,5/8-ST-2,5 | |
| 輸出功能 | BUSY、OK、NG、ERR | |
| 輸出 (Comp Output) | ||
| 輸出數 | 5點+共用1個COM端子 | |
| 符合連接器 | FK-MC 0,5/6-ST-2,5 | |
| 輸出功能 | 個別判定輸出(任意5個) | |
一般
| 電源 | DC 16 V 3.3 A |
|---|---|
| AC電源適配器 | 電源定格 : AC 100-240 V 50/60 Hz |
| 使用溫度范圍 | 0～40 ℃ (濕度 20～80 %RH、不結露) |
| 保存溫度范圍 | -10～+50 ℃、(濕度 20～80 %RH、不結露) |
| 外形尺寸 | 220(W) x 185(H) x 220(D) mm (不包含手柄，支架等突出部分) |
| 質量 | 未裝選配件時 約2.8 kg 裝配件時 約3.3 kg (包含CF-0473 變動頻率檢測功能、CF-0478 后備電源功能、電池組) |
| 本機冷卻 | 自然空氣冷卻 (不帶風扇) |
| CE標識 | 對應 |
| 抗振動 | 9.8 m/s2 (頻率 10～150 Hz、XYZ各方向) |
| 抗沖擊 | 400 m/s2 (作用時間11 ms) |
| 附屬品 | ? AC電源適配器 x 1 (PS-P20023A + 電源電纜) ? 使用說明書 x 1 ? CD-ROM光盤 x 1 (參考指南、實用程序、外部控制DLL等) ? SD存儲卡 x 1 (更新專用、512MB) ? 端子臺的插頭3種 x 1 (FK-MC 0,5/10-ST-2,5、FK-MC 0,5/8-ST-2,5、FK-MC 0,5/6-ST-2,5) ? 鐵氧體磁心 x 1 (星和電機制: E04SR200932) |
